汽车外饰特殊形状小部件的颜色测量

一、应用简介

对于控制汽车外饰部件（比如保险杠，油箱盖）颜色的方法，业界已经有普遍认知，并得到很好的效果。但对于较小的部件，比如：天线，雷达，门把手，一般有如下特点：

1.  平整面积小：较平整的区域小于仪器接触面，无法直接测量。

2. 形状不规则：很难找到合适的测量区域。所以直接测量很困难，颜色数据化有很大挑战。

二、解决方案

1）制作专用夹具来固定产品，实现样件与色差仪的准确定位

对于这些样品，如何进行准确测量，首先要有合适的夹具对样件和仪器进行精确定位，实现可重复测量，并让测量操作变得方便。

比如这两个夹具：

上图是专门为测量鲨鱼鳍天线制作的夹具，内部挖空成鲨鱼鳍的形状，上面为仪器测量口的外形，这样就可以实现样件与仪器之间的精确定位；

下图是专门为雷达制作的夹具，中间圆孔可以精确放入雷达组块，上面的外廓正好符合仪器的测量头要求，圆孔位置正好是仪器照明和测量的位置。

2）使用多角度分光光度仪 + 软件实现精确测量

爱色丽MA-T系列仪器可以对样件进行多角度颜色评估，尤其对于诸如金属色、珠光色等特殊效果颜色，可以实现与目视为一致的评估；其软件可以远程激发测量，并且存储和管理颜色数据，还可以打印产品颜色质量报告。

                                                          上图为MA-T系列分光光度仪

3）使用积分球分光光度仪 +软件实现精确测量

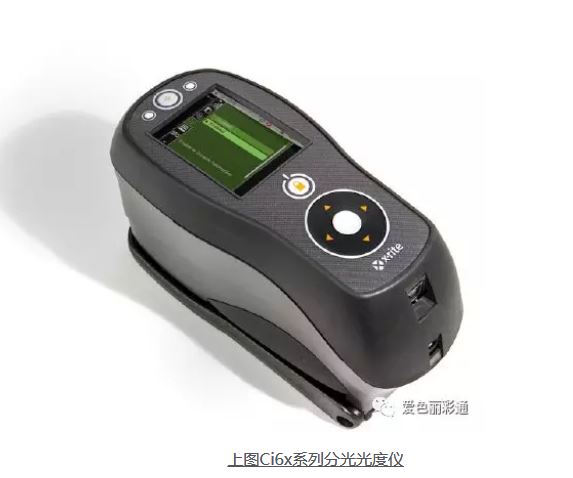

爱色丽Ci6x系列仪器可以对样件进行一般的颜色评估，尤其对于素色颜色，可以实现表观色与真实色的双重评估；其软件可以远程激发测量，并且存储和管理颜色数据，还可以打印产品颜色质量报告。

4）使用VeriColorSolo +软件实现基础的分辨

爱色丽VeriColor系列仪器可以对样件进行基础的颜色评估，除了对样件进行品质检验，还可以利用颜色差异对产品进行准确分类；其为非接触测量模式，可以实现在线测量，对产品进行100%检测。其软件可以实时存储和管理颜色数据，并可打印产品颜色质量报告。

三、操作指导

1. 设计夹具：首先要根据样件的实际外观情况，挑选出重点部位和容易测量的部位，然后设计出夹具的构造，要满足定位精确和使用方便的基本要求。

2.放置样件并定位仪器：将样件放入夹具，将仪器进行定位。

3.激发测试：通过软件或者直接通过仪器按键激发测量样品。

4.分析数据和报告：可以通过软件收集测量数据，做详细分析并生成报告。

四、注意事项

由于汽车零部件种类繁杂，我们需要根据各个不同类型制定不同的技术实施方案。特别是夹具的设计和制作，需要有专业的指导和专业的制作厂商。若有疑问或者需要帮助，请马上联系我们，我们愿协助您解决各类颜色问题。
