如何看懂CIELab颜色空间视图？

颜色空间，也称为颜色模型(又称彩色空间、彩色系统）它的用途是在某些标准下用图形的方式对颜色加以说明。
常见的颜色空间是CIELab颜色空间。在颜色品管软件界面或报告中经常会有这个视图，被称为颜色空间视图。

在日常工作中，我们常会被客户问到这样的问题：

在颜色品管软件中，可以看到颜色空间视图，用于直观展示样本的色差和状态。
下图为在不同软件中的颜色空间图：

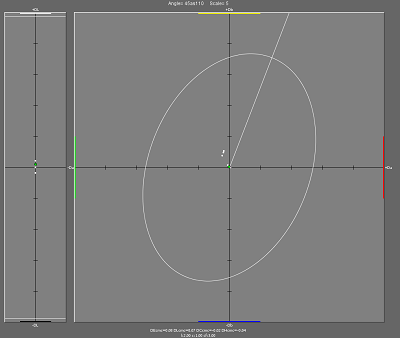

X-Color QC中的颜色空间

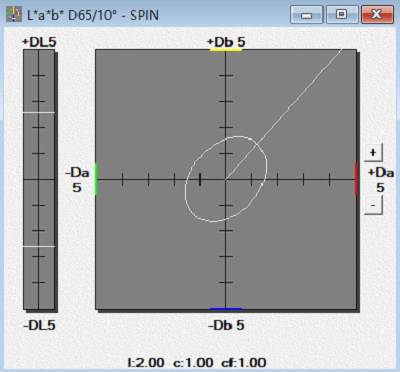

X-RiteColor Master中的颜色空间

Color iQC v10中的颜色空间

三个图虽然是不同的软件应用，但是颜色空间图有以下共同点：

那我们开始吧！

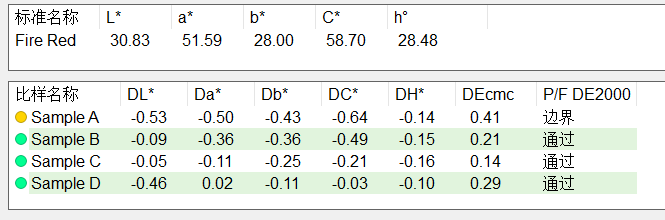

首先来看一下对应下面Color iQC色彩空间图的数据：

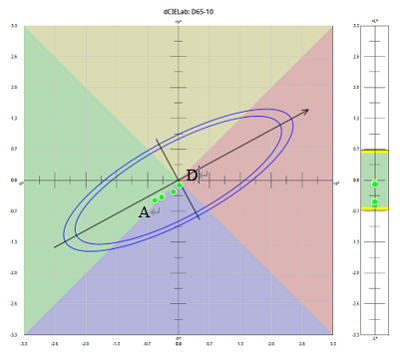

左侧的方形区域是a*b*形成的平面空间，是彩度空间，横坐标是a*轴，纵坐标是b*轴，表示的是比样与标准的红/绿、黄/蓝差值。
右侧的长条区域是L*轴，表示了明度（深浅）的差异。

通过看数据，可以知道Sample A的Da*=-0.5，Db*=-0.43，查找对应坐标，就能找到对应的点，是左下角的点；而Sample D则对应了上图右上的点。

通过上图我们可以得到的信息包括：

1. 图上的椭圆是容差圈，表示色光的合格范围，当样本点落在圈中，表示样本的色光（a*，b*）是合格的。

2. 而如果出现两个椭圆，则内侧椭圆为警告圈，如果样本落在两个椭圆之间的时候，样本还是合格的，但是比较接近容差圈了，会提示警告，有不合格风险！

3. 长条图上也有两个横线，是L*的合格范围，落在两条线内，为合格，之外为不合格。

4. 有时候可能会看到色样点落在了椭圆圈内，系统依然判定为不合格，那就是因为尽管a*b*合格了， DL*超出了许可范围。

有时候还可能看到：

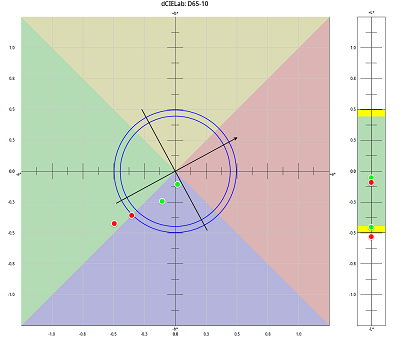

容差圈是圆形而不是椭圆，那可能是因为设定的是DE*容差，而不是DEcmc或者DE94，DE2000等椭球容差。

DE*容差圈

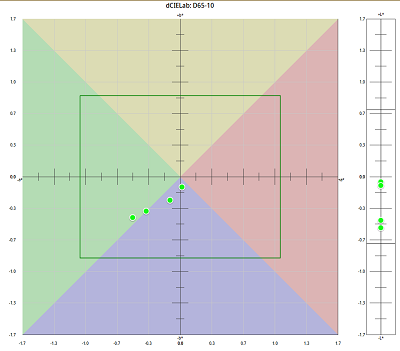

容差圈是方形的，那是因为设定的是DL*，Da*，Db*容差。

DL*，Da*，Db*容差圈

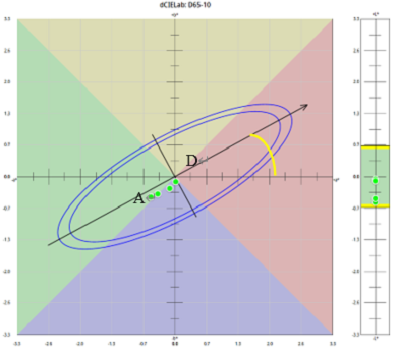

接下来，在颜色空间图中有一个从中心点引出的线，这条线是标准的等色调线，线的方向与a轴的逆时针夹角表示了标准颜色的色调角h°。

例如下图黄线标出的这个角度，就是标准的色调角28.00°

所以Sample A就比标准灰暗（DC*为负），而Sample D就和样本非常接近。
在Color iQC中与等色调线垂直的这条线可以认为是标准的等饱和度（彩度）线，落在这条线上的样本与标准的饱和度相同。

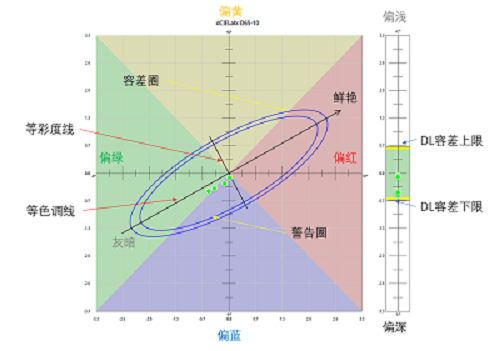

后，让我们通过一张图总结一下今天的关键点！

在此特别鸣谢爱色丽色彩专家的热心讲解
