型号 #： vlb
虚拟光源箱
虚拟光源箱与整体外观捕捉生态系统可以在数字环境中捕捉和验证材料的真实外观，能够直接准确比较物理材料与数字材料样品，并借助的沉浸式3D显示体验，设计人员可以在获得更多信息的情况下进行材料选择，简化设计审批流程并缩短产品上市时间。
产品概述
产品规格
产品支持
资源中心
视频
随着向数字化制造流程的过渡，企业越来越需要通过物理上精确的虚拟设计 来呈现终产品的真实外观。目前渲染软件和传统的材质解决方案通常无法 准确的重现物理样片的纹理，光泽度，透明度等视觉属性。全局材质采样生 态系统和虚拟光源箱使这一切都成为可能。

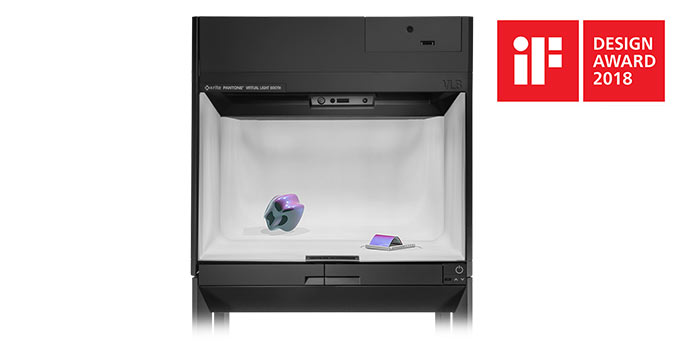

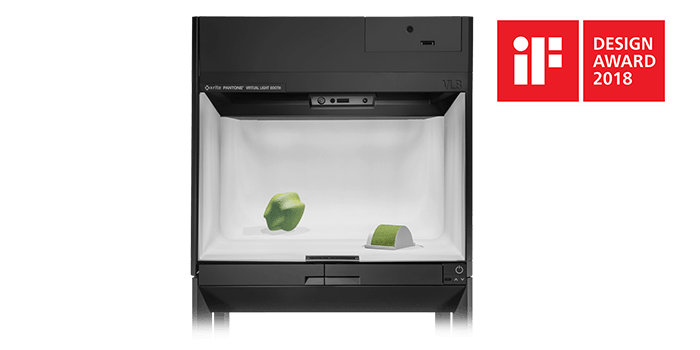

虚拟光源箱使用户能够评估虚拟物体的数字化材料，直接与实际材料样本进 行比较。它采用先进的人脸跟踪和色彩校正系统，在沉浸式的环境下物理真 实的还原材质的各项视觉特性，即使是颜色和外观会基于视角而改变的复杂 材质，VLB都能轻松应对。它是第一个用于评估物理和虚拟世界中材料外观 的沉浸式虚拟光源箱，您能看到自己的设计栩栩如生并可以轻松比对不同设 计方案，减少审批时间从而缩短研发周期。
- 直接将虚拟材料样本与实际材料进行比较。集成式摄像机传感器、分光光光度仪和色度仪可准确地显示和评估材料，确保虚拟材质和实体材质在设计过程中的一致性。
- 在标准的照明条件下评估样本。通过环境光补偿，用户能在环境照明条件下直接准确查看和比较虚拟材质和实体材质。

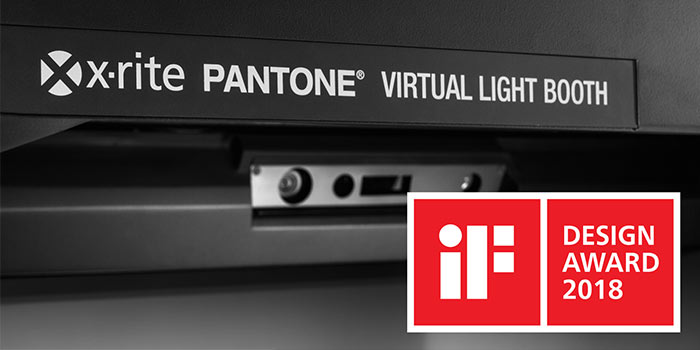

- 动态捕捉和人脸跟踪感应器使用户可从多个角度观察，评估虚拟材质，尤其是对于带有特效的，其颜色和外观会随视角而改变的材质(例如有变色特效的车漆)。

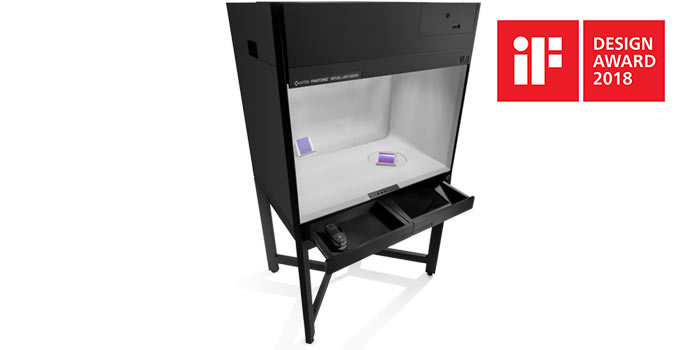

| 尺寸和重量： | 74 厘米 x 111 厘米 x 192 厘米 – 223 厘米（可调节高度）| 232.5 公斤 |
|---|---|

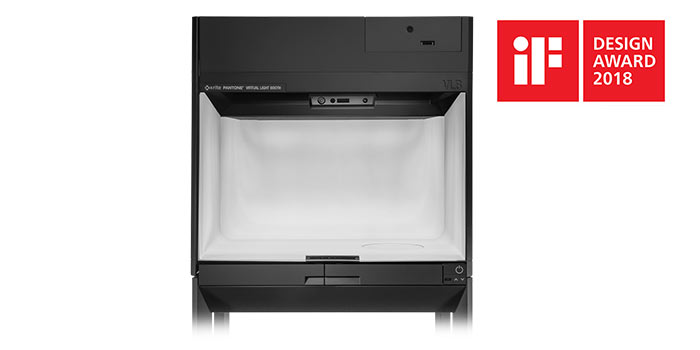

| 集成式 SpectraLight QC 光源箱 |
• 半漫射 D65 日光模拟器（过滤钨卤素日光提供准确的日光模拟，保证佳视觉评估效果， 照度：2000 lx ± 500
lx），可切换 • D65 日光（具有高显色指数的 LED 技术），可切换 • 嵌入式电动旋转平台，带三个样品架（通过触摸屏控制速度和旋转，与虚拟样品台电子同步） |
| 集成式虚拟光源箱： |
• 47” 高亮度 LCD 显示器，5000 cd/m2，原生分辨率 1920 x 1080 像素，10 位色深 • 爱色丽 OpenGL 实时渲染引擎支持、自定义 .obj 模型以及 AxF 材料（BTF、SVBRDF 和 CPA 汽车涂料）。 • 虚拟旋转平台 |
| 用户界面： |

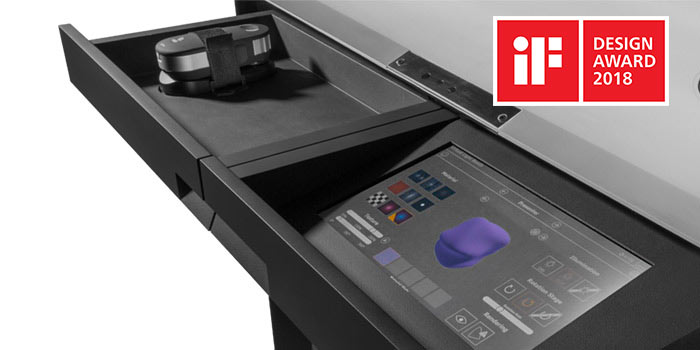

• 电动液压高度调节可调整观察角度 • 嵌入式 13.3 英寸触摸屏 • PANTORA 软件用于配置渲染场景和材料（需要外部 PC） |
| 传感器和控件： |
• 动态捕捉和人脸感应器 • 外部爱色丽 i1Pro 2 分光光度仪用于系统校准 • 嵌入式爱色丽 i1Display Pro 色度仪用于闭环显示器校准 • 嵌入式爱色丽 i1Pro 2 分光光度仪用于环境光补偿 |
| PC 和数据界面： |
• 嵌入式动态捕捉 PC • 使用 NVIDIA Quadro P5000 GPU 的嵌入式渲染 PC • USB 2.0 接口（正面）连接 i1Pro 2 分光光度仪用于系统校准 • 千兆以太网接口（背面）通过 PANTORA VLB 软件连接外部 PC |
| 电气要求： |
TAC-VLB-JP：100 VAC，12A，50/60 Hz TAC-VLB-US：120 VAC，12A， 60 Hz TAC-VLB-EU：220-240 VAC，7A，50/60Hz |
| 产品安全性： | cUL60950-1 包括修正案 1 和 2 | IEC/EN60950-1 信息技术信息 |
| EMC 合规性： | FCC 第 15 部分 | IEC/EN55032 | IEC/EN55024 |
| 操作温度和湿度： | 10 至 35℃，80% 湿度（非冷凝） |
| 储存温度和湿度： | -20 至 60℃ |
| 运输尺寸和重量： | 108 厘米 x 130 厘米 x 196 厘米 | 363 公斤 |
