本文通过对实际印刷品和覆膜后的印刷品的测量和分析,获得了大量具体的数据和总结。
印刷和覆膜的工艺
印刷品:190g黄芯白卡,普通油墨,四色胶印印刷
覆膜工艺:全自动覆膜设备,温度120℃,压力7.5Mpa,速度30米/分钟
哑膜:BOPP KPMB-N1208预涂哑膜
光膜:BOPP KPGB-N1208预涂光膜
测试图表:P2P25X,含300个色块
测试仪器和软件:i1Pro3 分光光度仪,i1iO3自动扫描阅读器, i1Publish Pro3色彩管理系统,eXact分光光度仪, Ci7800积分球型分光光度仪,Color iQC颜色管理软件,MA-T12多角度分光光度仪等
色度参数设定:D50光源,2°视角,主要为M1状态
覆膜前后的色度变化
印刷业普遍使用45°/0°结构的分光光度仪进行颜色测量和分析,故此部分采用这种结构的i1Pro3分光光度仪,结合i1iO3自动扫描阅读器,连上i1Publish Pro3色彩管理系统对P2P25X色表进行测量。
1. 青色在不同阶调的变化
覆过哑膜后,明度在亮调和中间调明显降低,在暗调略有升高。饱和度在亮调和中间调明显增加,在暗调有较少。色相在亮调和中间调偏绿,在暗调偏红。平均色差3.87DE*,大色差在40%处,为7.13DE*。
2. 品红在不同阶调的变化
覆过哑膜后,明度和饱和度在亮调和中间调明显降低,在暗调区域升高。色相整体偏黄,在暗调较为明显。平均色差5.01DE*,大色差在40%处,为8.75DE*。
3. 黄色在不同阶调的变化
覆过哑膜后,明度在暗调略微升高,在亮调和中间调降低。饱和度在亮调和中间调明显增加,在暗调区域减少。色相整体略偏向绿色。平均色差5.35E*,大色差在40%处,为9.65DE*。
4. 黑色在不同阶调的变化
覆过哑膜后,明度在亮调和中间调降低,在暗调反而升高。色相略偏黄,在中间调较为明显。平均色差4.09DE*,大色差在45.1%处,为6.49DE*。
5. 红色在不同阶调的变化
覆过哑膜后,明度在亮调和中间调明显降低,在暗调则有所升高。饱和度在亮调和中间调有增高,在暗调明显降低。色相在中间调和暗调偏向品红,在暗调尤为明显。平均色差5.63DE*,大色差在100%处,为9.77DE*。
6. 绿色在不同阶调的变化
覆过哑膜后,明度在亮调和中间调明显降低,在暗调区域升高。饱和度在亮调和中间调有显著增加,在暗调显著降低。色相整体偏向蓝色。平均色差4.95DE*,大色差在100%处,为9.25DE*。
7. 蓝色在不同阶调的变化
覆过哑膜后,明度在亮调和中间调降低,在暗调区域升高。饱和度在亮调有所增加,在暗调明显减少。色相整体略偏向蓝色,在暗调比较明显。平均色差5.16DE*,大色差在100%处,为9.55DE*。
覆膜对光线传播的影响
我们看到物体的颜色是因为物体表面有反射光照射入我们的眼睛。不同的物体光的反射特性是不同的。从上面数据可以看出,印刷后覆膜工艺对于光的传播的影响是非常大的。此时任一角度的反射光数据均可用来代表这一表面的颜色特性,我们一般用法线处0°的反射光数据作为代表(如下图),这就是我们常用的45°/0°结构的分光光度仪或密度仪,为典型的是eXact和i1系列。
对于很多经过加工的印刷品表面,光照射上去后在各个方向的反射强度是不同的,有些差异甚至如下图中的蓝线所示;有些方向很强,有些方向很弱,这种情况我们可以称之为各向异性。
为了研究这种特性,国际组织CIE定义了多角度颜色测量标准,光源从45°入射,以镜面反射线为起始点,分别从逆时针旋转 -15°、15°、25°、45°、75°、110° 六个位置处进行反射光的测量,获得六组反射率数据和六组色度数据,分别表征这六个角度的光色信息,来分析表面的各向异性情况。MA-T12多角度分光光度仪就属于这种结构。
我们通过MA-T12多角度分光光度仪测量样品,获得纸张及覆膜后的色度值,其六个角度的L*值及其覆膜后的L*值变化如下:
可见覆过哑膜后小角度的光线显著变强,大角度的光线变弱。
覆过光膜后所有角度均变弱,其中小角度尤为显著。
若以长度代表L*值,不同表面各个角度的光线强度示意图如下。
不论45°/0°结构,还是多角度结构,测量的都是某个或某几个角度的颜色数据,无法捕获所有反射光的数据。
其色度值、光泽值如下。
两种工艺后L*值都有降低,所以不论是哑膜还是光膜对入射光都有不同程度的吸收。
我们用Ci7800型分光光度仪分别测量哑膜和光膜的透光率,其值分别为93.44%和91.49%,对光均有吸收,但差异并不大,与前面Ci64UV测量的反射数据比较匹配。
雾度是指光线穿透样品后,偏离入射光方向的光线占总的透过光线的光通量比率,公式为Haze=T3/(T2+T3)*100%,可见雾度值越大,说明透过后偏离的光线越多。
所以薄膜本身产生的反射是很少的,但这部分对于产品终的颜色是有一定影响的。

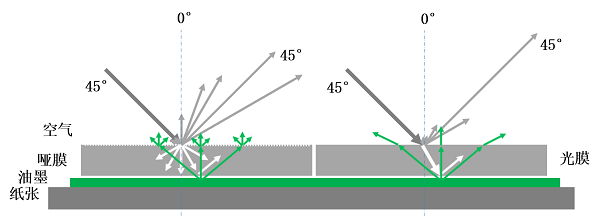

覆膜后的产品会产生多个介质界面,包括空气与薄膜界面,薄膜与胶水界面,胶水与油墨界面,油墨与纸张界面,所以覆膜对于印刷品的颜色影响是相当复杂的;光在其中的传播会产生多个镜面反射、散射、透射、吸收等,也是非常复杂的。
从中也可以看出,光膜与哑膜对光的影响的差异主要在空气与薄膜的第一个界面,不论光的反射还是透射,射入还是射出,都产生非常大的差异。
小结
覆膜后颜色的变化情况有些是符合我们的经验和预期的,通过数据分析可见不同颜色的变化趋势有一定的规律。
01.
哑膜和光膜对于颜色的影响是有很大差异的。
哑膜降低了亮调和中间调的明度,而提升了暗调区域的明度;光膜则降低了整个区域的明度。
哑膜提升了亮调和中间调的饱和度,而降低了暗调区域的饱和度;光膜则提升了整个区域的饱和度。
通俗地讲,印刷品覆哑膜后,深色会变浅,其它颜色会变深;而覆光膜后,颜色都会变深。
02

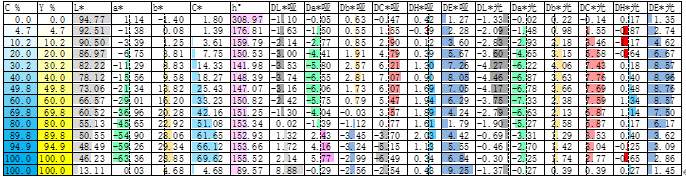

覆哑膜后总色差DE*变化小值为0.58,色块为C74.9M44.7Y54.9K0.0 ;大值为9.77,色块为C0.0M100.0Y100.0K0.0 ;平均值为4.28。
DL*变化范围为:-6.30,+8.88,其中72%的色块变深。相同组分的颜色,阶调增加时,明度逐渐降低,在30%左右达到极值后开始上升,穿越中线后增加至正值;而饱和度变化趋势正好相反,先扬后抑,后颜色各项变化趋势汇总大致呈游鱼状。
03
覆光膜后总色差DE*变化小值为0.98,色块为C98.0M96.9Y96.9K0.0 ;大值为11.50,色块为C0.0M0.0Y49.8K0.0 ;平均值为4.62。
DL*变化范围为:-7.54,+0.12,其中99%的色块变深。相同组分时,阶调增加时,明度逐渐降低,在30-50%左右达到极值后开始上升向中线靠拢;而饱和度变化趋势正好相反,先扬后抑,后颜色各项变化趋势汇总大致呈织梭状。
04
覆膜后的颜色变化是由哑膜或光膜对光的吸收,透射和散射引起的。
两种材料对于光都有一定的吸收。两者对于散射方向的影响有很大差异,造成终效果有很多差异。
