当Da*Db*和DH*的色调判定出现冲突怎么办?

[摘要]

在颜色品管实践中,会遇到Da*Db*的色调判定与DH*判定相冲突的情况,本文详述了冲突产生的原因及处理办法。

[关键词]

Da*Db*DH*的计算,色调冲突,色调判定

[正文]

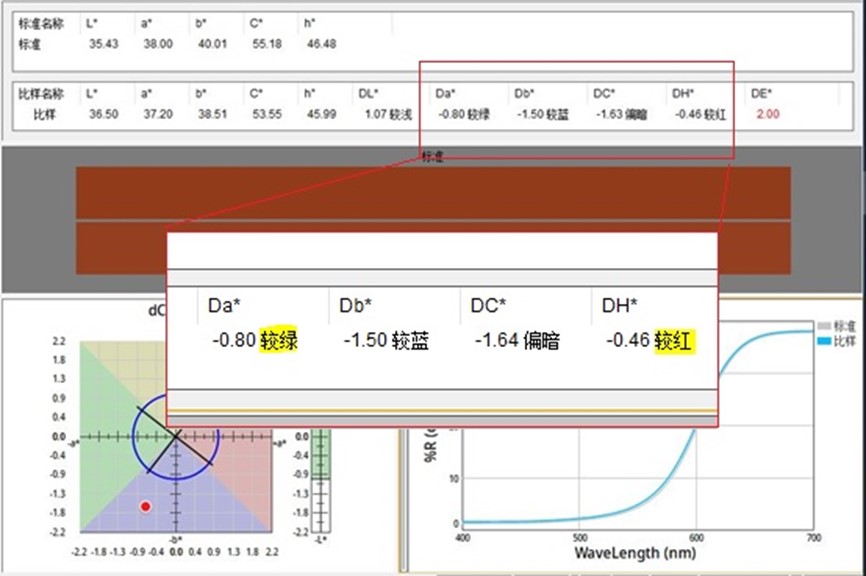

颜色品质管理软件可以根据Da*Db*DH*的正负值判定颜色色调偏向,大多数时候结论是相同的,但由于Da*Db*DH*对色调偏向判定依据的不同,色调偏向判定冲突的情况时有出现,例如图一:

(图一)

根据Da*的判定是“较绿”而根据DH*的判定是“较红”,这显然发生了判定冲突

下面我们分析产生的原因:

1.首先看DL*Da*Db*,和DC*DH*计算

DL*=L*比样-L*标准

Da*=a*比样-a*标准

Db*=b*比样-b*标准

DC*=C*比样-C*标准

DH* = ( (DE*) 2 - (DL*) 2 - (DC*) 2 ) 1/2

DH*也可以用色调角差Dh°计算

Dh°=h°比样- h°标准

采用Dh°计算,要转换成弧度

Dh = 3.1415 Dh°/180

DH*=2(C*比样C*标准)1/2Sin(Dh/2)

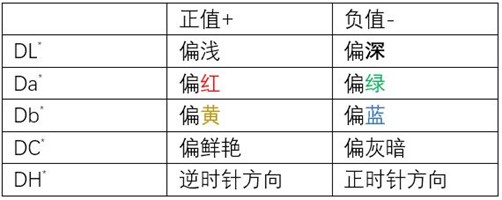

2. 根据DL*,Da*,Db*,DC*,DH*就可以判定颜色偏向,如表一


(表一)

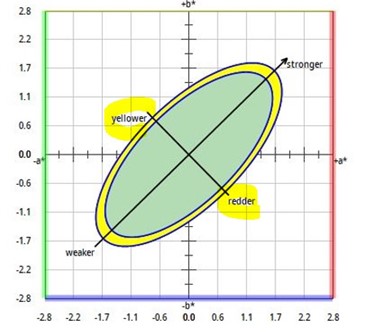

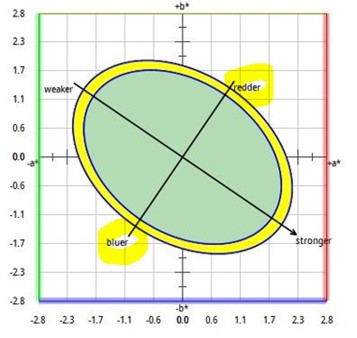

根据DH*做色调判定要依据标准颜色h°,例如:

h°为45°,DH*正值为偏黄,负值为偏红,

h°为135°,DH*正值为偏绿,负值为偏黄,

h°为225°,DH*正值为偏蓝,负值为偏绿,

h°为315°,DH*正值为偏红,负值为偏蓝;

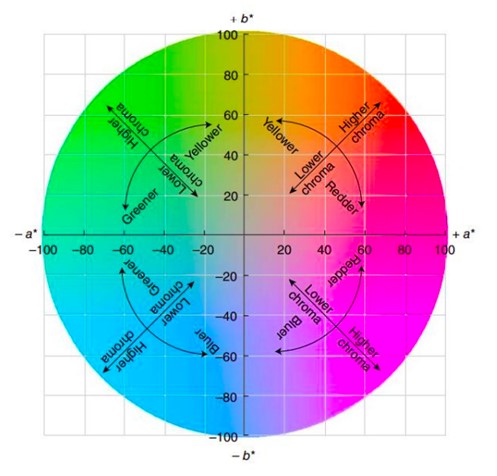

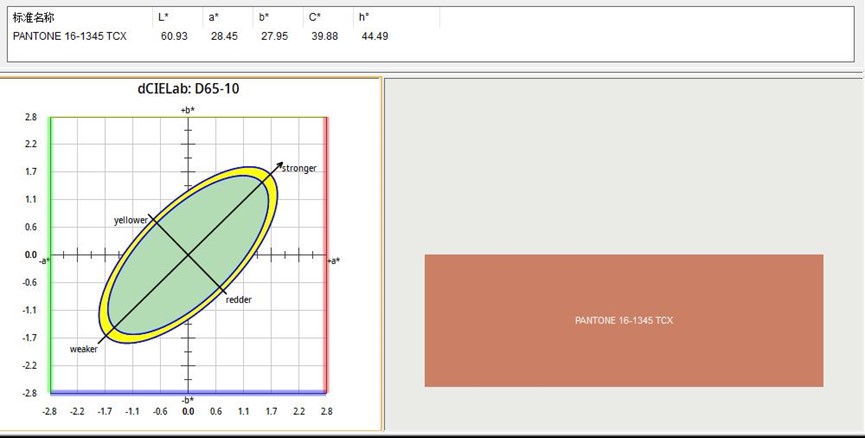

(图二)

3. 下面回到最开始的例子:

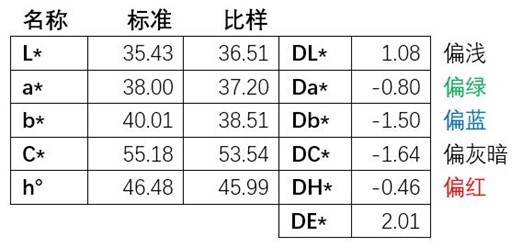

根据前面公式计算出色差,根据正负判断颜色偏向,最终结果如下 (表二)
