型号 #: splqc

SpectraLight QC光源箱——标准光源对色灯箱

爱色丽标准光源对色灯箱SpectraLight QC包括七种光源,在日光和其他照明条件下对大小物品进行色彩视觉评估的光源箱。SpectraLight QC标准光源灯箱可帮助色彩作业人员进行精准视觉色彩评估,同时在减少因不良品和返工造成的人为错误和浪费、缩短上市时间、提高整体产品质量等方面发挥着重要作用。

SpectraLight QC光源箱控制照明条件,保障视觉色彩评估


SpectraLight QC标准光源对色灯箱和灯具,可实现对色彩要求较高的产品类别质量的稳定控制。这种整体视觉色彩评估系统依赖于先进的标准光源灯箱,具有不同的光源,包括自然过滤的日光,可轻松满足任何规格的色彩评估要求。光源箱数据驱动的后端可确保整个供应链之间的仪器台间差,完整实现了设备设置、灯具性能、操作员认证等方面的报告和可追溯性。

爱色丽标准光源对色灯箱SpectraLight QC具有七种光源,在光源箱市场上占有突出的技术优势,其中包括CIE日光、冷白荧光灯、白炽灯“A”和2300K / Horizon、UVA和两种荧光灯(可选择U30、U35、TL83和TL84),并且可以创建配置文件,便于共享整个供应链的参数选择和设置。


优点:

  • 过滤钨卤素日光提供最准确的日光模拟,保证最佳视觉评估效果。
  • 内置传感器可自动调节荧光灯电压,具有即时稳定性的特点,即使在长时间使用后也可弥补灯具性能的变化带来的不利影响。
  • 每台仪器使用前都经过严格的紫外线校准。内置传感器监测和校准UV输出以保持各仪器台间差。
  • 实时数字照度输出,可根据样本类型或用户需求进行调整,以确保符合ASTM和AATCC标准。
  • 爱色丽光源箱替换灯具都标有唯一的序列号,便于确保性能的一致性,并具有更好的可追溯性。

光源箱照明是精确色彩评估最重要的影响因素之一。在设计、规格、前期制作、制作和质量保证阶段,通过使用SpectraLight QC标准光源对色灯箱,可在所有相关照明条件下准确评估色彩。SpectraLight QC光源箱为减少因不良品和返工造成的人为错误和浪费、缩短上市时间、提高整体产品质量,提供了生产保障。该光源箱系统还包括爱色丽Visual QC学院提供的具有高附加值的培训计划,便于您更快速、熟练地掌握如何利用SpectraLight QC进行精准的视觉色彩评估。

获取更多信息?
灯具寿命 400-2000小时
光亮度调整 数字
光亮度传感器
光源 日光光源:D50或D65
荧光灯光源:CWF、UVA和U30、U35、TL84中的两种
白炽灯光源:CIE A、‘Horizon’一种2300K时的暗淡白炽灯
总光源数 7
湿度 Rh 0至95%最大值(无凝结)
工作温度范围 32°F至95°F / 0°C至35°C
存储温度范围 -40°F至158°F / -40°C至70°C
材料 钢材
观察区(长度*宽度*高度) 35 in x 23 in x 23 in / 90 cm x 58 cm x 58 cm
尺寸(长度*宽度*高度) D 24 x H 27.6 x W 37.2 in / D 610 x H 700 x W 945 mm
通信接口 触摸屏
仪器显示屏 LCD屏幕
支持语言 英语/中文
电压 100、115、230V
预热时间 瞬间开机
瓦特数 1150W
行业标准 A, C, D50, D65, F2, F7, F11 & F12
Observers ISO:3664、3668、13076、23603
AATCC:EP9
ASTM:D1729
SAE:J361
DIN:6173
CIE:S012/E、51.2
BSI:BS 950 Pt.2
校准
灯具计时器
安全性 列入UL
维修指示灯
UV同色异谱指数 B级
可见同色异谱指数 A级
保修 1-2年


  • 1.SPLQC 灯管如何更换
    1. 关闭主电源开关,拔掉交流电电线,然后继续。
    2. 若要安装观察箱,移除前板。
    3. 松开前扩散器闩锁。调低扩散器前端,使其打开(垂直)。

  • 处理日光滤光片或白炽灯之前,先待其冷却。处理灯管时,始终使用拭镜纸或同类产品,因为皮肤油脂会影响灯管性能。
    对于白炽灯管(D65,A,Horizon)更换方式如下:

  • 卤钨灯
    1.握住滤光片组件,推入固件按钮,并调低日光滤光片组件。在另一个滤光片组件上重复此操作。 (日光灯)
    2. 用力将旧灯管的一端推入弹簧片凹槽,使另一端从凹槽处松开。
    3. 从两个凹槽中完全拉起灯管,并将其丢弃在适当的容器内。

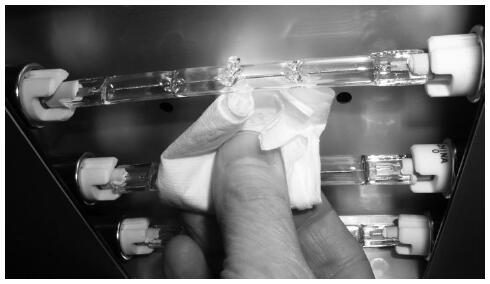

    4. 手指和灯管之间要使用拭镜纸(或同类用品),将替换灯管的一端推入凹槽。参考下图:

    5. 将灯管的另一端插入另一凹槽,放开灯管。参考下图:

    6. 重复步骤 2 到 5 替换另一支灯管。
    7. 旋转日光滤光片组件至原来位置,并按压固件按钮以固定。在另一支日光滤光片组件重复此操作。(日光灯)

  • 对于荧光灯管更换方式如下:
    1. 双手同时旋转灯管 1/4 圈,从两个凹槽取下灯管。
    2. 将其丢弃在适当的容器内。
    3. 将新的荧光灯安装到凹槽。
    4. 对另一支灯管重复步骤 1 到 3。


  • 2.SPLQC 灯管的寿命是多久
  • SPLQC支持同时多达3种荧光灯管。灯管的寿命如下:

    灯光型号 更换时间(之后) 灯光型号 更换时间(之后)
    模拟日光(日光) 400小时或65,000开环次数后 冷白色荧光灯(荧光1) 4000小时或10,000开环次数后
    日落(日落) TL84(荧光2)
    白炽A(白炽灯) U30(荧光3)
    紫外光(紫外)

  • 3.SPLQC 灯箱的运输重量如何?放置光源箱的桌子尺寸及承重建议是多少?
  • 重量参考如下:

    悬吊式灯箱 观察箱
    尺寸 660*250*940毫米
    (25.98*9.84*37.00英寸)
    610*700*940毫米
    (24.01*27.55*37.00英寸)
    重量/运输重量 40.5 千克(89.3磅)/ 53.0千克(52磅) 10.0千克(22.0磅)/ 16.0千克(35.2磅)

  • 4.SPLQC 灯管的保险丝如何更换
    1. 关闭主电源开关,拔掉交流电电线,然后继续。
    2. 使用一字螺丝起子,将保险丝固定到支架,并逆时针旋转 1/4 圈。
    3. 移除保险丝支架,并丢弃熔断的保险丝。
    4. 参阅下面的表格,了解保险丝要求。
  • 重量参考如下:

    交流电源要求 保险丝类型
    115 VAC F 10A H250V(5*20毫米)
    230 VAC F 6.3A H250 V(5*20毫米)
    100 VAC F15A H250V(5*20毫米)

  • 5.SPLQC如何更改默认灯管的顺序?
    SPLQC支持3种荧光灯,一种UV灯,另外支持A,Horizon,D65等共7种光源。
    根据常用光源的不同,可以更改光源的排列顺序。
    快速设置:MOREàADMINàRLAMPàEditàCHANGE àOK

    详细设置:
    “管理员ADMIN”菜单用来配置所有者、系统、换灯管、用户资料、操作员及时间设置。
    在SpectraLight QC 主菜单按住“更多MORE”开关,直到“设置Setup”出现在显示屏幕上。
    按“管理员ADMIN”开关,进入高级设置 1 屏幕。
    高级设置 1(灯管RLAMP)“换灯管”屏幕显示系统中所有灯管的剩余小时/开关次数。通过这个屏幕,用户可重新设置(剩余)小时/开关次数、选择灯管型号、改变寿命终止参数以及添加灯管序列号。
    使用向上(▲)和向下(▼)开关,查看每个灯管的剩余小时/开关次数。

    选择灯管型号
    从列表中选择已安装的灯管型号。如果灯管型号不在列表中,请咨询技术支持。
    注意:只有在更改灯管型号的出厂设置时,才使用这项设置。
    1. 要设置型号,使用向上(▲)和向下(▼)开关,加亮显示灯管位置。
    2. 按“型号”开关,进入“选择型号”屏幕。
    3. 使用向上(▲)和向下(▼)开关,加亮显示灯管型号。
    4. 按“确认”开关,将选定型号保存到灯管位置。


  • 6.SPLQC如何更改语言?
    SPLQC支持多种语言包括:英语,中文等

    过程描述:MOREàUSERàLanguageàEditàEnglish/ChineseàOK

    详细过程:
    “用户USER”菜单用于配置操作员、配置文件、弱光器、语言、亮度和对比度设置。
    首先,在 SpectraLight QC 主菜单按住“更多”开关,直到“设置”出现在显示屏幕上。
    按“用户USER”开关,进入“用户设置”屏幕。
    使用向上 (▲) 和向下 (▼) 开关加亮显示所需选项。
    找到“语言Language”选项,可以看到现在使用的语言。
    加亮选项之后,按“编辑”开关,进入编辑屏幕。选择所需语言
    按“确认”开关,保存选定的选项/值。
    完成用户设置后,按“退出”开关,退出“用户设置”屏幕。


  • 7.SPLQC光源自动切换光源变成功能使用



  • 8.SPLQC关闭自动切换到荧光灯功能
    操作手册第17页



  • 9.SPLQC更换辅助保险丝过程
    ★ 特别提醒:更换辅助保险丝必须在断开电源220V连线一小时以上后才可以操作。


    1.卸下如图所示5颗螺丝。

    2.将前盖掀开,注意前盖左侧有接地线连接,小心不要扯断或者让螺丝松脱。

    3.先卸下保护盖板,注意不要把螺丝和垫片遗落在机箱内。在电路板上红圈标处,将原先保险丝换下,插上新的保险丝即可,再将保护盖板装上。

    4.将前盖复原,然后开机。

  • 10.SPLQC更换电阻式保险丝过程
    ★ 特别提醒:更换电阻式保险丝必须在断开电源220V连线一小时以上后才可以操作。


    5.卸下如图所示5颗螺丝。

    6.将前盖掀开。

    7.在电路板上找到标有“R1”的位置, 将原先电阻拔下,插上新的电阻保险丝。

    8.将前盖复原,然后开机。
